产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅱ、 Ⅳ、 Ⅵ层钢丝缠绕、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝 不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料，起增强作用。

产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种 机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体 （如乳化液、油水乳浊液、水）、气体等和液体传动用。

工作温度：油类-40℃— 100℃，空气-30℃— 50 ℃，水乳液 80℃以下，超出请选用本厂专用产品

产品特点：

1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。

2.胶管承压力高，脉冲性能优越。

3.管体结合紧密，使用柔软，在压力下变形小。

4.胶管具有优良的耐曲绕性和耐疲劳性。

5.钢丝编织胶管长度大，φ32以上定尺为20米、40米、60米，φ25以下可连达几十米甚至百米以上。

法兰是管子与管子之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰连接是管道施工的重要连接方式。

耐压金属软管的压力范围一般为PN0.6―32.0Mpa。最高达42.0MPa。 金属软管是软管安装在压力管路中的主要承压件，同时对波纹管起护套作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行编织。

由于制作软管主要零件的材料是采用奥氏体不锈钢，因而保证了软管优良的耐温性和耐蚀性，软管的工作温度范围极广，为 -196—600 度，使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号，即可保证软管的耐蚀性。

金属软管产品包括输吸油胶管、蒸气胶管、喷砂胶管、输吸酸碱胶管、食品胶管、吹氧胶管及各种异型胶管等。广泛应用于机械、化工、石油、冶金、食品等行业。

金属软管的型号长度及连接方式可根据用户要求定做。

■空段皮带清扫器，即为非工作面清扫器，安装于改向滚筒及尾部滚筒前方，清扫皮带非工作面，防止异物进入滚筒与皮带之间，主要起保护作用。

■安装时，需使清扫器刮板的犁尖对着输送带运动方向，以便将杂物刮到输送机两侧的地面上。

 空段清扫器产品重要性

输送带输送的物料往往带有粉粒物质，如煤尘、灰尘、粉状物料，其中一部分会漂浮在空气中，粘落在输送带非工作面上，随着皮带运转会粘在托辊上，长时间会造成以下后果：

1. 物料进入托辊的壳体内，从而增大轴承磨损，托辊壳体粘上物料会损伤和拉毛输送带的面胶，加速输送带损坏。

2. 粘着物进入尾轮和改向滚筒，物料会粘在滚筒表面上，且越粘越多，造成输送带跑偏，增加输送带磨损，酿成不良后果。

3. 物料粘在驱动滚筒上，加大对滚筒的摩擦力，会引起输送带面胶和滚筒包胶层的损坏。

4. 物料没有及时清除，在整个工作通道内会形成落料区，造成环境污染，清扫劳动量增加，影响员工健康，增加企业成本。

因此，为保证带式输送机正常运转，必须将输送带上的附着物清扫干净。如果清扫装置良好，对托辊、输送带等的寿命都可以延长。

本产品优势

1.使用一体硫化成型聚氨脂刮刀片，采用自重力式贴合在皮带上，与皮带跟随性好。

2.刮刀片为聚氨酯板，摩擦系数低，防腐蚀，放断裂又不会伤及皮带，安全性高，并且构造简单，易维修。

3.清扫器头部为一体的圆弧型结构，不易损坏且不损伤皮带。

4.Q235A表面处理为静电粉末喷涂，对环境无污染，对人体无毒害，附着力及机械强度强。

5. 标准件全部为304不锈钢，更稳固更耐用，有效延长使用寿命。

结构图

图号介绍

■ 刮刀采用YG8硬质合金制成，拥有绝佳的硬度和耐磨性能，且耐高温、不易老化，可适应于输送高温材料的皮带机。

■缓冲器采用丁晴橡胶制成，可以长期确保与皮带之良好接触及刮料效果。

■针对机械接头（皮带扣接头）的输送带不适合采用合金清扫器。

H型合金橡胶清扫器

H型合金橡胶清扫器利用橡胶体本身的弹性性能，可自动调节清扫器刮板与输送机胶带之间的接触压力，橡胶体的缓冲作用，保证了刮板与运行的胶带受力在一定合适的范围之内，使得清料既干净，又不损坏胶带，由于该产品采用了高耐磨特种硬质合金刮板，加之较好的综合机构性能，延长了产品的使用周期；由于设计结构紧凑，配制合理，使得产品轻便、美观、易于操作；由于各产品备件的互换及可调性，更便于安装调试、更换维修。

P型合金橡胶清扫器

P型合金橡胶清扫器适用于清扫回移带工作面上粘附的物料，属于二道清扫器。利用橡胶体本身的弹性性能，可自动调节清扫器刮板与输送机胶带之间的接触压力，保证了刮板与运行的胶带受力在一定合适的范围之内，使清料既干净，又不损坏胶带。

合金橡胶清扫器作用

输送带上残留的物料还会加大对滚筒的摩擦力，有时会引起输送带面胶和滚筒包胶层的撕裂。如果清扫装置良好，托辊、输送带等的使用寿命都可以延长。由此可见，清扫器在带式输送机上有着不可忽视的作用。在运行中，如果想人为清除机尾滚筒附着物，可能发生严重人身伤亡事故。因此，为保证带式输送机正运转，必须将输送带上的附着物清扫干净。目前国内大多数输送带清扫器是合金橡胶清扫器，它采用橡胶块作为弹性体来使合金清扫刮刀压在胶带表面上，该清扫器虽然结构简单，但清扫器功能好，由于采用的是硬质合金刮刀，使用寿命长，清理效果好，广受用户的欢迎。

本产品优势

1.用了高耐磨特种硬质合金刮板，加之较好的综合机械性能，延长了产品的使用周期；

2.设计结构紧凑，配制合理，产品轻便、美观、易于操作；

3.产品备件具有互换及可调性，更便于安装调试、更换维修。

 结构图

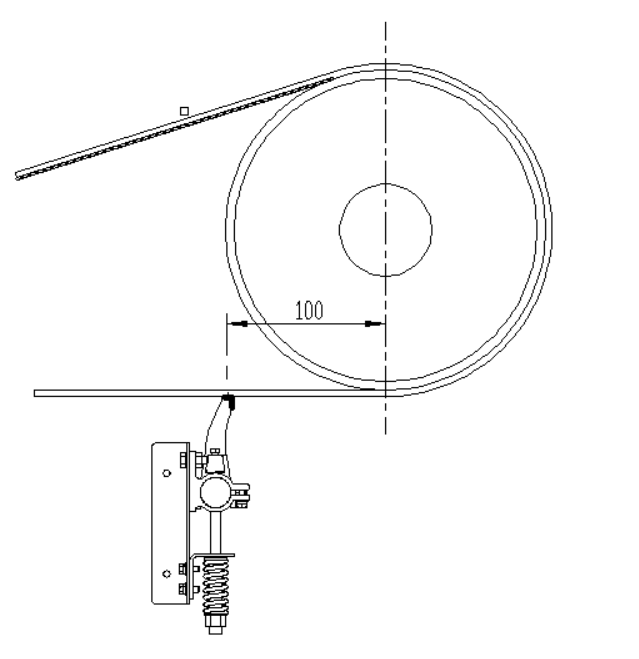

安装位置

■传动滚筒包胶过程中，工艺不同，材质不同，决定着滚筒包胶后质量的好与坏，一般情况下，橡胶的材质是保证滚筒包胶是否耐磨的重要因素，橡胶的性能参数影响着包胶的好坏，因此要选择满足工矿条件的橡胶品种。

■一定要很好的现场分析，根据实际情况选用不同厚度、硬度以及耐磨性能的胶板，没有切合实际的选择往往造成包胶过快磨损。

■陶瓷滚筒包胶可以有效的改善传动滚筒的运行状况，所以这这种方法被煤矿，电厂，钢厂等广泛应用。

n 陶瓷胶板表面陶瓷片采用含量大于95%氧化锆原料，耐磨性能高，长时间使用表面几乎无磨损，底部高弹性橡胶为陶瓷片提供有效弹性支撑，形成皮带、陶瓷片与橡胶之间的弹性粘附，具有极高的耐磨性和高的摩擦系数。

n 特质的带颗粒陶瓷片，通过特殊工艺嵌入优质橡胶中，与弹性橡胶结合牢固，凸点设计能确保皮带积极的牵引，防止输送带打滑跑偏，提高输送效率。

n 陶瓷片独特的排列，消除了陶瓷块间的工作应力，陶瓷胶板与皮带驱动不损伤皮带，传统包 胶频繁的滚筒摩擦对皮带损伤严重，这种独特凸点设计使得陶瓷和皮带紧紧咬合，相互不生产滑动摩擦，同时多个凸点均匀受力，几乎对皮带无任何损伤。

n 粘接强度为（12-15N/MM），优异的粘接强度有效的避免了传动滚筒橡胶层与金属裂开、脱裂等现象的发生，橡胶的综合性价比优异。

n  陶瓷块间的橡胶沟槽保证了最大限度的排水和排污，极好的自我清洁、缓冲性好、吸收冲击震动强。

 参数与规格Parameter and specification

陶瓷片技术标准：

1，氧化锆含量＞95%。

2，体积密度：＞3.65～4.5g/cm³。

3，抗弯强度≥320Mpa。

4，抗压强度：＞2000Mpa。

5，硬度：85～90（HRC）

陶瓷橡胶板技术标准：

1，陶瓷片厚度：5mm。

2，陶瓷与橡胶粘着强度：≥6.6Mpa。

3，橡胶板与滚筒粘着力：≥12N/mm。

4，陶瓷面与胶带的摩擦系数：0.45～0.8。

5，橡胶老化年限：＞5年

陶瓷滚筒包胶技术参数：

■陶瓷磨耗性：60mm3以下(测试条件：转速200RPM下研磨30分，测试荷重：35磅、矽砂粒度：50mesh)

■陶瓷滚筒耐热温度：摄氏85度

■橡胶伸长率：500%

■橡胶硬度：60±5度(shore A)

■橡胶抗拉强度：大于150kg/cm2

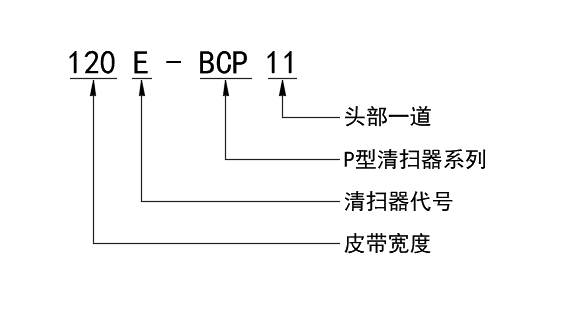

代号介绍

产品介绍（部分）

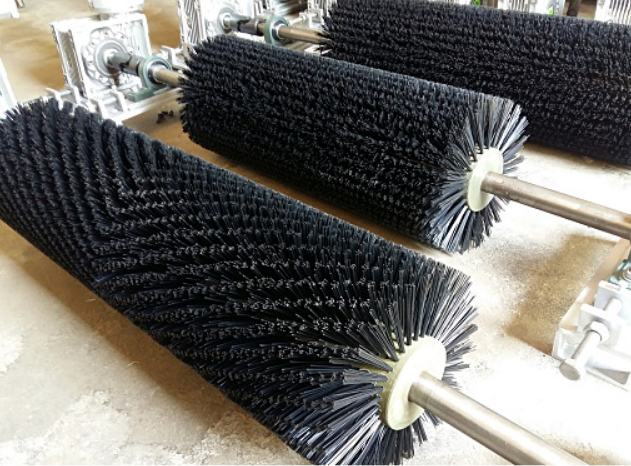

■电动滚刷清扫器由电动机驱动圆柱型尼龙毛刷，刷尖与带面轻微接触，尼龙刷的旋转方向与回程输送带的运行方向相反，从而将粘在带面上的微粒料清扫除掉，达到彻底清洁的目的。

电动滚刷清扫器优势

 1、整体采用一体化设计，安装、调试方便，适用性强。

2、大功率电机，高转速，清扫器工作面快速便捷。

3、电动尼龙清扫过程中不会造成胶带跑偏现象。

4、清扫器工作时，清扫点连续接触，清扫有力，清扫效果好。

5、尼龙毛刷材质采用PBC材料，经过特殊工艺加工制作，不粘料、不结垢。

6、电动尼龙滚刷清扫器对胶带无磨损，延长胶带使用寿命。

■电动滚刷清扫器系列适用：煤矿、水泥厂、搅拌站、选煤厂、洗煤厂、焦化厂等单位。

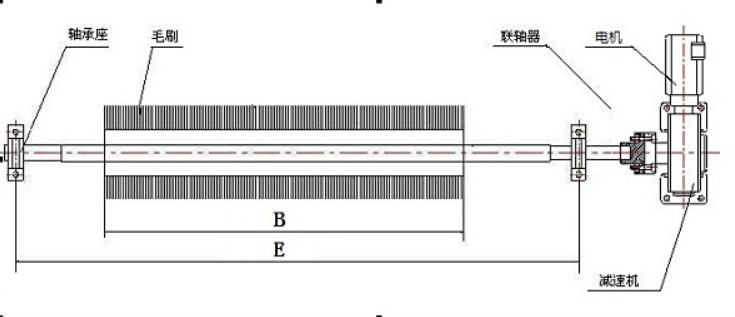

■尼龙滚刷清扫器结构特征：旋转式清扫器由电机、减速机、清扫滚筒、联轴器、轴承座、调节架组成。

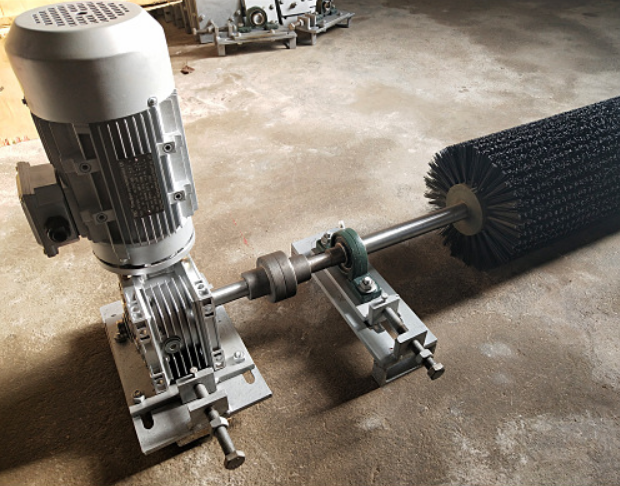

产品结构

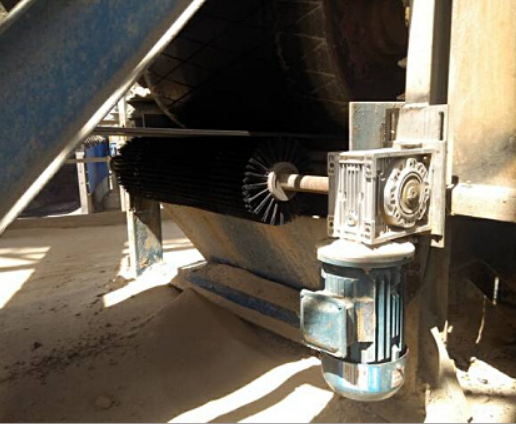

设备现场安装图片

1）【安装位置及电压】：回程皮带的下方。工作 电压：380VAC±10%

2）【安装方向】：滚刷的旋转方向与皮带运转方 向相反。

3）【安装调试】：滚刷辊面基本安装平行，【注 意轴承座中心高与减速机中心高差距】以调节到刷 面轻微接触皮带为佳。

4）【后期维护】：定期检查润滑液及加注。润滑 油：L-CKD重载荷工业齿轮油。

5）【安全要求】：所有旋转部位应按安全规定加 罩防护，以防止发生意外；电机必须接地，绝缘良好。

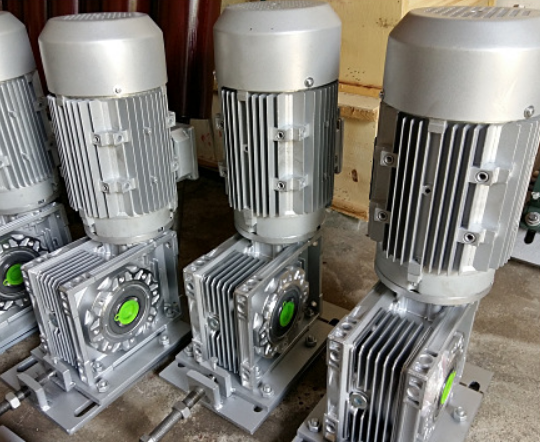

电机及减速器参数

工作电压：380VAC

功率：1.5KW

输出转速：130r/min

传动比：10.78i

输出扭矩：88Nm

毛刷刷体304不锈钢管

碳化硅磨料刷，氧化铝磨料刷丝

1010尼龙刷丝

配置三抓联轴器，很好的解决因安装不标准引起的断轴问题，更加方便了以后的辊刷更换

■皮带上残余物料会在回程段撒落，造成现场环境恶劣，伤害现场人员的身体，增加维护人员的劳动强度。

■皮带上残余物料会使皮带与回程托辊、皮带与滚筒间进行带料摩擦，极大降低皮带、滚筒和回程托辊的使用寿命，还会带来皮带跑偏等诸多问题。

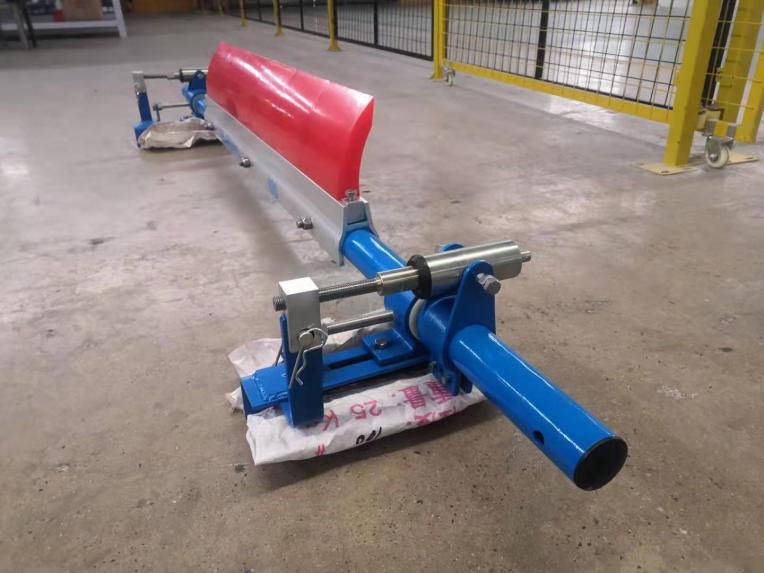

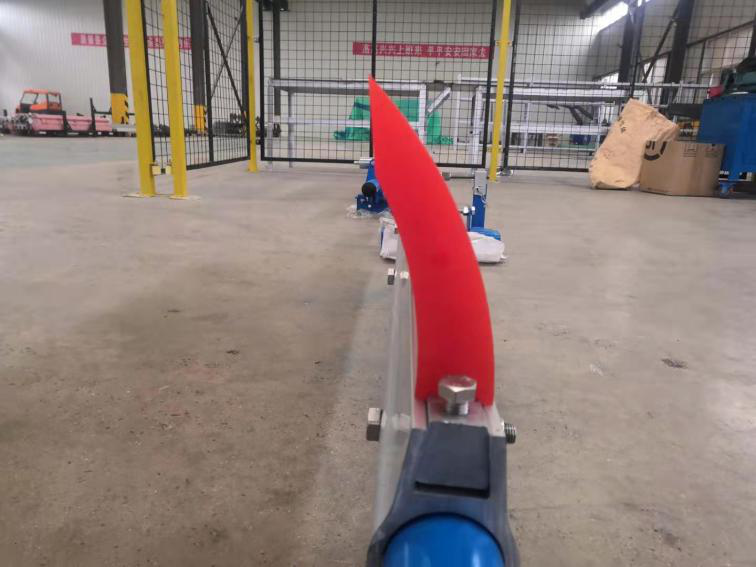

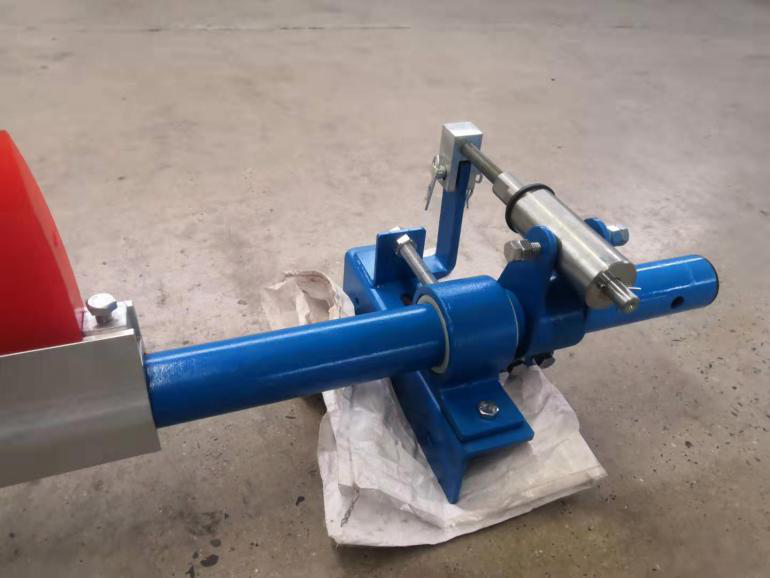

                                      第一道皮带清扫器

  n 刮刀：刮刀材料为高分子聚氨酯，磨擦系数低、高耐磨、高强度，具有稳定的刮料效果,防腐蚀、防断裂又不会伤及皮带。

n   C型刮刀形状，不仅可保证刮刀的有效使用量，也保证了在刮刀寿命内时，刮刀与皮带接触面积基本不变，保证

n   刮刀面由200mm大片连接组成，并且采用孔销配合，刮刀成一整体，片与片之间不会错位，也不易被异物卡入。

n  刮刀与固定座采用鸠尾槽结合，并有消除余隙之顶紧装置。

n  铝合金刀座, 表面阳极氧化处理, 不易锈蚀。

n  具有可分离式固定座，可在料斗侧边抽取，安装或维修非常简便。

n  配合高弹力系数弹簧, 可长期确保刮刀与皮带间均匀而稳定之接触压力, 当刮刀磨损或皮带跳动时刮刀面将自动跟进、补偿、确保刮刀面与胶带紧密接触，以保证刮料效果。

n  特制防尘套密封之弹簧组，以避免因卡料或积尘而失效。

n  通过刮刀组调节螺杆调整刮刀位置，更能适应现场。

n 标准件全部为304不锈钢，更稳固更耐用，有效延长使用寿命。

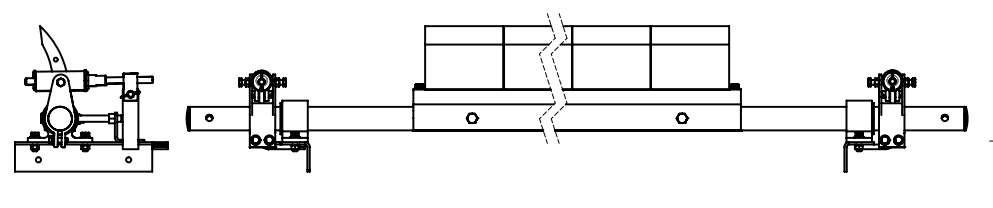

一道清扫器结构图

图号介绍

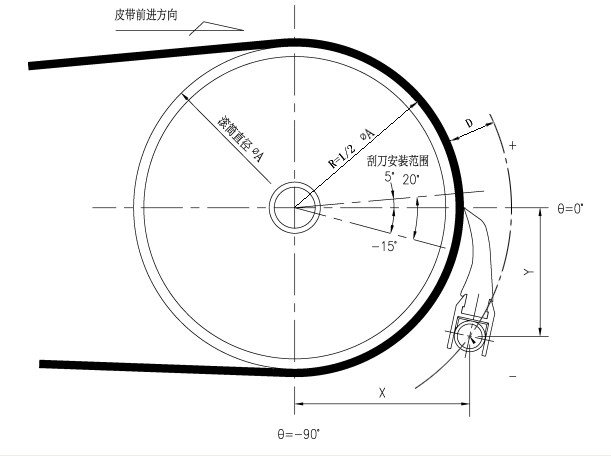

第一道皮带清扫器安装骤：

步骤一：确认头轮直径φA

步骤骤二：确认刮刀安装角度(假设角度=0º)

步骤三：查出钢管中心点

步骤四：依 X，Y 数据绘出欲开孔位置

步骤五：清扫器安装开孔、装夹。

步骤六：调节刮刀固定杆，使刮刀紧贴皮带，锁死。

步骤七：调节高压弹簧，使接触面清扫干净即可。

规格型号

刮刀技术参数

ccccccc在十大 ccccccc在十大 ccccccc在十大

ccccccc在十大 ccccccc在十大 ccccccc在十大

ccccccc在十大 ccccccc在十大 ccccccc在十大

ccccccc在十大 ccccccc在十大 ccccccc在十大

■清扫器的清扫能力对提高带式输送机的运行效率、可靠性，减少设备故障率和降低维护成本有着举足轻重的作用。有效的清扫系统能够清扫滚筒表面和输送带底面粘附物，具有防止输送带跑偏，延长输送带及配件的使用寿命，预防事故等作用。

■皮带上残余物料会使皮带与回程托辊、皮带与滚筒间进行带料摩擦，极大降低皮带、滚筒和回程托辊的使用寿命，还会带来皮带跑偏等诸多问题。

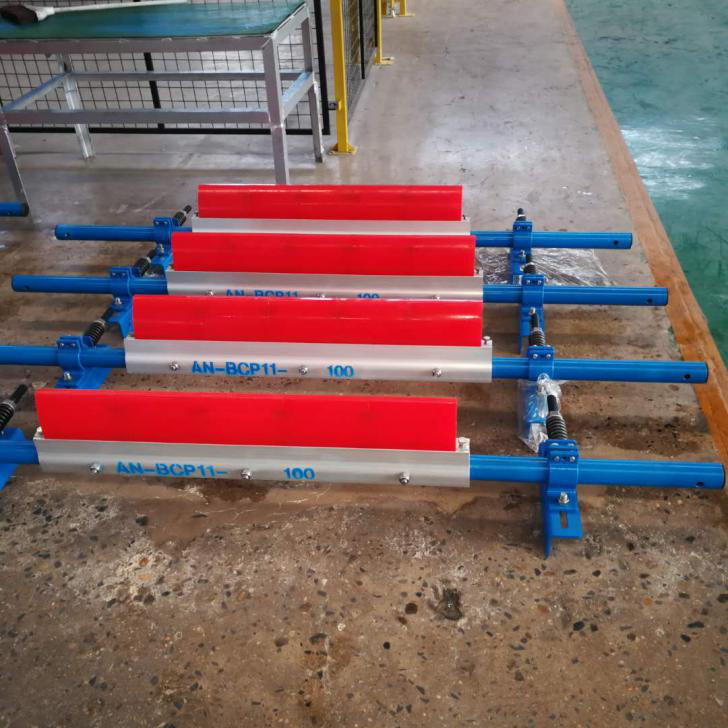

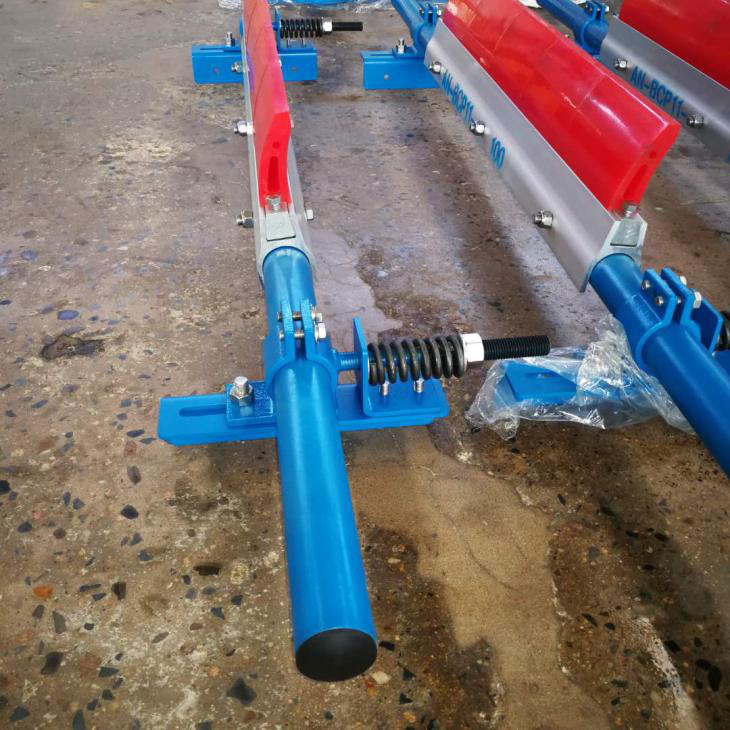

P型清扫器

n  刮刀：刮刀材料为高分子聚氨酯，磨擦系数低、高耐磨、高强度，具有稳定的刮料效果,防腐蚀、防断裂又不会伤及皮带。

n  C型刮刀形状，具中空形缓冲孔，对各种皮带都有良好的跟随性，也保证了清扫效果。

n  刮刀面由200mm大片连接组成，并且采用孔销配合，刮刀成一整体，片与片之间不会错位，也不易被异物卡入。

n  刮刀与固定座采用鸠尾槽结合，并有消除余隙之顶紧装置。

n  铝合金刮刀座，材质6005-T5表面硬质氧化处理，P型清扫器刮刀采用模块化设计，适用不同的皮带宽度规格。

n  具有可分离式固定座，可在料斗侧边抽取，安装或维修非常简便。

n  配合高弹力系数弹簧, 可长期确保刮刀与皮带间均匀而稳定之接触压力, 当刮刀磨损或皮带跳动时刮刀面将自动跟进、补偿、确保刮刀面与胶带紧密接触，以保证刮料效果。

n  通过压力调节螺杆调整刮刀与皮带间压力，简单方便且效果好。

n  标准件全部为304不锈钢，更稳固更耐用，有效延长使用寿命。

鸠尾槽设计

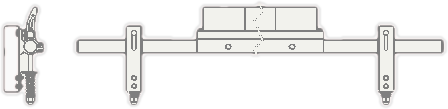

P型清扫器结构图

 图号介绍

P型清扫器安装骤：

步骤一：确认头轮直径

步骤二：查出头轮中心线

步骤三：依中心线找出欲安装位置

步骤四：清扫器安装开孔、装夹。

步骤五：调节刮刀固定杆，使刮刀垂直皮带。

步骤六：调节高压弹簧，使接触面清扫干净即可。

规格型号

sssss          eeeeeeeeeeeeeeeee          sssss          eeeeeeeeeeeeeeeee

sssss          eeeeeeeeeeeeeeeeesssss          eeeeeeeeeeeeeeeeesssss          eeeeeeeeeeeeeeeee

sssss          eeeeeeeeeeeeeeeee          sssss          eeeeeeeeeeeeeeeee

sssss          eeeeeeeeeeeeeeeeesssss          eeeeeeeeeeeeeeeeesssss          eeeeeeeeeeeeeeeee

sssss          eeeeeeeeeeeeeeeee          sssss          eeeeeeeeeeeeeeeee

■传动滚筒包胶过程中，工艺不同，材质不同，决定着滚筒包胶后质量的好与坏，一般情况下，橡胶的材质是保证滚筒包胶是否耐磨的重要因素，橡胶的性能参数影响着包胶的好坏，因此要选择满足工矿条件的橡胶品种。

■一定要很好的现场分析，根据实际情况选用不同厚度、硬度以及耐磨性能的胶板，没有切合实际的选择往往造成包胶过快磨损。

■陶瓷滚筒包胶可以有效的改善传动滚筒的运行状况，所以这这种方法被煤矿，电厂，钢厂等广泛应用。

n 陶瓷胶板表面陶瓷片采用含量大于95%氧化锆原料，耐磨性能高，长时间使用表面几乎无磨损，底部高弹性橡胶为陶瓷片提供有效弹性支撑，形成皮带、陶瓷片与橡胶之间的弹性粘附，具有极高的耐磨性和高的摩擦系数。

n 特质的带颗粒陶瓷片，通过特殊工艺嵌入优质橡胶中，与弹性橡胶结合牢固，凸点设计能确保皮带积极的牵引，防止输送带打滑跑偏，提高输送效率。

n 陶瓷片独特的排列，消除了陶瓷块间的工作应力，陶瓷胶板与皮带驱动不损伤皮带，传统包 胶频繁的滚筒摩擦对皮带损伤严重，这种独特凸点设计使得陶瓷和皮带紧紧咬合，相互不生产滑动摩擦，同时多个凸点均匀受力，几乎对皮带无任何损伤。

n 粘接强度为（12-15N/MM），优异的粘接强度有效的避免了传动滚筒橡胶层与金属裂开、脱裂等现象的发生，橡胶的综合性价比优异。

n  陶瓷块间的橡胶沟槽保证了最大限度的排水和排污，极好的自我清洁、缓冲性好、吸收冲击震动强。

参数与规格Parameter and specification

陶瓷片技术标准：

1，氧化锆含量＞95%。

2，体积密度：＞3.65～4.5g/cm³。

3，抗弯强度≥320Mpa。

4，抗压强度：＞2000Mpa。

5，硬度：85～90（HRC）

陶瓷橡胶板技术标准：

1，陶瓷片厚度：5mm。

2，陶瓷与橡胶粘着强度：≥6.6Mpa。

3，橡胶板与滚筒粘着力：≥12N/mm。

4，陶瓷面与胶带的摩擦系数：0.45～0.8。

5，橡胶老化年限：＞5年

陶瓷滚筒包胶技术参数：

■陶瓷磨耗性：60mm3以下(测试条件：转速200RPM下研磨30分，测试荷重：35磅、矽砂粒度：50mesh)

■陶瓷滚筒耐热温度：摄氏85度

■橡胶伸长率：500%

■橡胶硬度：60±5度(shore A)

■橡胶抗拉强度：大于150kg/cm2

产品介绍（部分）

■电动滚刷清扫器由电动机驱动圆柱型尼龙毛刷，刷尖与带面轻微接触，尼龙刷的旋转方向与回程输送带的运行方向相反，从而将粘在带面上的微粒料清扫除掉，达到彻底清洁的目的。

1、整体采用一体化设计，安装、调试方便，适用性强。电动滚刷清扫器优势

2、大功率电机，高转速，清扫器工作面快速便捷。

3、电动尼龙清扫过程中不会造成胶带跑偏现象。

4、清扫器工作时，清扫点连续接触，清扫有力，清扫效果好。

5、尼龙毛刷材质采用PBC材料，经过特殊工艺加工制作，不粘料、不结垢。

6、电动尼龙滚刷清扫器对胶带无磨损，延长胶带使用寿命。

■电动滚刷清扫器系列适用：煤矿、水泥厂、搅拌站、选煤厂、洗煤厂、焦化厂等单位。

■尼龙滚刷清扫器结构特征：旋转式清扫器由电机、减速机、清扫滚筒、联轴器、轴承座、调节架组成。

产品结构

设备安装现场图

1）【安装位置及电压】：回程皮带的下方。工作 电压：380VAC±10%

2）【安装方向】：滚刷的旋转方向与皮带运转方 向相反。

3）【安装调试】：滚刷辊面基本安装平行，【注 意轴承座中心高与减速机中心高差距】以调节到刷 面轻微接触皮带为佳。

4）【后期维护】：定期检查润滑液及加注。润滑 油：L-CKD重载荷工业齿轮油。

5）【安全要求】：所有旋转部位应按安全规定加 罩防护，以防止发生意外；电机必须接地，绝缘良好。

电机及减速器参数

工作电压：380VAC

功率：1.5KW

输出转速：130r/min

传动比：10.78i

输出扭矩：88Nm

毛刷刷体304不锈钢管

碳化硅磨料刷，氧化铝磨料刷丝

1010尼龙刷丝

配置三抓联轴器，很好的解决因安装不标准引起的断轴问题，更加方便了以后的辊刷更换

■清扫器的清扫能力对提高带式输送机的运行效率、可靠性，减少设备故障率和降低维护成本有着举足轻重的作用。有效的清扫系统能够清扫滚筒表面和输送带底面粘附物，具有防止输送带跑偏，延长输送带及配件的使用寿命，预防事故等作用。

■皮带上残余物料会使皮带与回程托辊、皮带与滚筒间进行带料摩擦，极大降低皮带、滚筒和回程托辊的使用寿命，还会带来皮带跑偏等诸多问题。

P型清扫器

n  刮刀：刮刀材料为高分子聚氨酯，磨擦系数低、高耐磨、高强度，具有稳定的刮料效果,防腐蚀、防断裂又不会伤及皮带。

n  C型刮刀形状，具中空形缓冲孔，对各种皮带都有良好的跟随性，也保证了清扫效果。

n  刮刀面由200mm大片连接组成，并且采用孔销配合，刮刀成一整体，片与片之间不会错位，也不易被异物卡入。

n  刮刀与固定座采用鸠尾槽结合，并有消除余隙之顶紧装置。

n  铝合金刮刀座，材质6005-T5表面硬质氧化处理，P型清扫器刮刀采用模块化设计，适用不同的皮带宽度规格。

n  具有可分离式固定座，可在料斗侧边抽取，安装或维修非常简便。

n  配合高弹力系数弹簧, 可长期确保刮刀与皮带间均匀而稳定之接触压力, 当刮刀磨损或皮带跳动时刮刀面将自动跟进、补偿、确保刮刀面与胶带紧密接触，以保证刮料效果。

n  通过压力调节螺杆调整刮刀与皮带间压力，简单方便且效果好。

n  标准件全部为304不锈钢，更稳固更耐用，有效延长使用寿命。

鸠尾槽设计

P型清扫器结构图

 图号介绍

P型清扫器安装骤：

步骤一：确认头轮直径

步骤二：查出头轮中心线

步骤三：依中心线找出欲安装位置

步骤四：清扫器安装开孔、装夹。

步骤五：调节刮刀固定杆，使刮刀垂直皮带。

步骤六：调节高压弹簧，使接触面清扫干净即可。

规格型号

■皮带上残余物料会在回程段撒落，造成现场环境恶劣，伤害现场人员的身体，增加维护人员的劳动强度。

■皮带上残余物料会使皮带与回程托辊、皮带与滚筒间进行带料摩擦，极大降低皮带、滚筒和回程托辊的使用寿命，还会带来皮带跑偏等诸多问题。

n  刮刀：刮刀材料为高分子聚氨酯，磨擦系数低、高耐磨、高强度，具有稳定的刮料效果,防腐蚀、防断裂又不会伤及皮带。

n  C型刮刀形状，不仅可保证刮刀的有效使用量，也保证了在刮刀寿命内时，刮刀与皮带接触面积基本不变，保证

n  刮刀面由200mm大片连接组成，并且采用孔销配合，刮刀成一整体，片与片之间不会错位，也不易被异物卡入。

n  刮刀与固定座采用鸠尾槽结合，并有消除余隙之顶紧装置。

n  铝合金刀座, 表面阳极氧化处理, 不易锈蚀。

n  具有可分离式固定座，可在料斗侧边抽取，安装或维修非常简便。

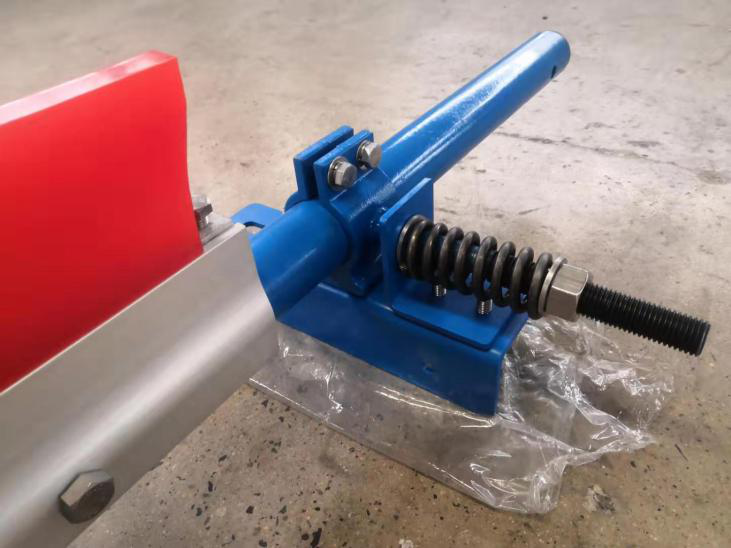

n  配合高弹力系数弹簧, 可长期确保刮刀与皮带间均匀而稳定之接触压力, 当刮刀磨损或皮带跳动时刮刀面将自动跟进、补偿、确保刮刀面与胶带紧密接触，以保证刮料效果。

n  特制防尘套密封之弹簧组，以避免因卡料或积尘而失效。

n  通过刮刀组调节螺杆调整刮刀位置，更能适应现场。

n  标准件全部为304不锈钢，更稳固更耐用，有效延长使用寿命。

图号介绍

第一道皮带清扫器安装骤：

步骤一：确认头轮直径φA

步骤骤二：确认刮刀安装角度(假设角度=0º)

步骤三：查出钢管中心点

步骤四：依 X，Y 数据绘出欲开孔位置

步骤五：清扫器安装开孔、装夹。

步骤六：调节刮刀固定杆，使刮刀紧贴皮带，锁死。

步骤七：调节高压弹簧，使接触面清扫干净即可。

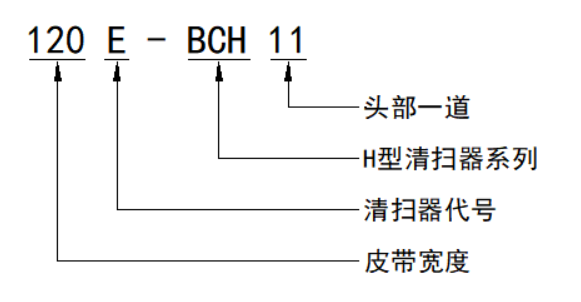

规格型号
